Professional Grounding Radar

KS-900

kompakt Gerät mit Touchpad
geringes Gewicht

Einsatz im jedem Gelände, auch in schwer zugänglichem Gelände
Leistungsstark und flexibel
in Kalkstein bis 60m Eindringtiefe
Ortung von Metallen / Edelmetallen
Hohlraumortung / Bodenschichten/ Tunnel/ Brunnen/ Leitungen/Kabel/Rohre/Höhlen
Einsatzbereiche: Archäologie/Schatzsuche/Ingenieurbüros

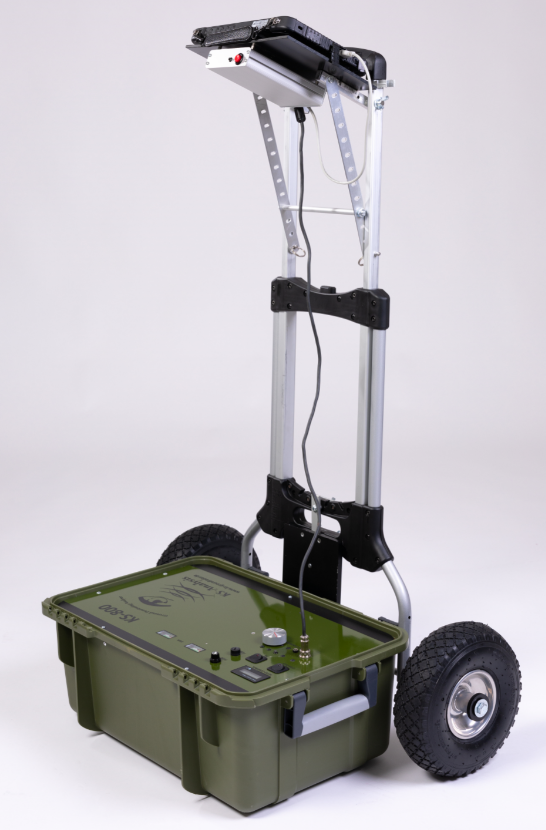

KS-800

  • Das KS 800 hat eine neue Software wurde programmiert mit folgenden Vorteilen:
  • Die Messung kann fortlaufend durchgeführt werden ohne an den Anfang- punkt gehen zu müssen.
  • Die Aufnahme der Daten werden automatisch gespeichert, man muss in der Software keine Aufnahme Button drücken.
  • Die Messung wird automatisch im Messbild dargestellt und kann gespeichert werden.
  • Die Umwandlung in die 3D Darstellung läuft automatisch und das 3D Bild kann sofort betrachtet werden.
  • Die Messung kann auf ein externes Speichermedium gespeichert werden und auch in Voxler geladen werden.
  • Über eine Internetverbindung kann man automatisch Updates aufspielen.
  • Die Oberflächensuche von kleineren Materialien ist vorteilhaft
  •  Tiefliegende Materialien werden optimal dargestellt.
  • Antenne: T/R
  • Tiefenleistung: 30-60m (Kalkstein)
  • Akku: Lithium Polymer 15Ah eingebaut
  • Fahrbar mit Wagen
  •  Kompakter Aufbau Handling auf dem Messfeld von 1 Person
  •  Versand: 2 Boxen
  •  Kompakter Aufbau
  •  Klappbar (Transport)
  • wasserdichtes und stoßfestes Touchpad
  •  2D und 3D Software Touchpad
  •  USB-Buchse zum Exportieren auf USB
  •  Verbesserte Datenverarbeitung
  •  Auflösung 1-6m
  •  Max. sampling Rate 200 ms/s
  •  Buffer-memory 16KS
  •  Rise time 14 ns
  • Vertikal Resolution 8 bit
  •  Timebase ranger 10ns/1s
  •  Timebase accuracy +/: 100 ppm
  • Maße:
  • Höhe: 26cm ohne Fahrgestell / 1.25cm mit Fahrgestell
  • Breite: 43cm
  • Lange: 63cm

Maße:

Höhe: 26 cm ohne Fahrgestell / 1,25 cm mit Fahrgestell

Breite : 43cm

Länge 63 cm

Bei diesem FMCW - Bodenradar ist der Austausch der Antenne für verschiedene Tiefenbereiche nicht erforderlich!

KS-700

DAS KS-700 BENOTIGE KEINE VERSCHIEDENE ANTENNEN.

Das KS700 ist für die Hohlraumortung entwickelt worden.
Esist ein Bodenradar und arbeitet nach dem
Prinzip „FMCW-Radar‘.

Das Bodenradar ortet von 0-40 m im festen Gesteinskörper.
Wir haben in Kalksteinbis 60 m Tunnel aus dem 2. Weltkrieg geortet, wobei man aber bedenken muss dass diese Tunnel eine Große von ca. 5 m Breite und ca. 7 m Höhe haben.

Überblick

Tragbares Bodenradar
2D Analyse vor Ort
3D Analyse vor Ort
Einfache Steuerung
Akku betrieben
USB Schnittstelle
Einsatzbereit bei jeder Temperatur
Bis 40m tiefen Ortung

DAS BODENRADAR KS700 IST BESTEHEND AUS:

1. Elektronische Steuereinheit
1. Test montierte Antenne die in alle Richtungen abgeschirmt ist
Stromversorgung 12V/18Ah
Visualisierung der Daten 2D und 3D Software
Bedienernandbuch
Bedienervideo komplett

ANWENDUNGSGEBIETE

Einsatz in der Archäologie mit Metallortung
Untersuchung von Altlasten
Untergrundsondierung für Bauvorhaben -speziell für Kabel, Rohrsondierung und Schächte
Ausschließung von Gefahr bei Bergbaufolgeschäden und Erdfallen
Lokalisierung von alten unterirdischen Räumen, Stollen, Tunnel, alten Gängen u.v.m.

Bei diesem FMCW - Bodenradar ist der Austausch der Antenne für verschiedene Tiefenbereiche nicht erforderlich!

WIR BIETEN AUCH SONDERLÖSUNGEN / KUNDENSPEZIFISCHE ENTWICKLUNGEN AN

Software und Messbilder Groundradar

Die Software realisiert die sofortige Darstellung des Messbildes.
Die Darstellung der Messprofile ist zweidimensional und ermöglicht dem Anwender eine schnelle Realisierung des Messprofiles.
Anschauungen dazu befinden sich in unseren Referenzen.

2D MESSBILDER:

software 01
2D Software ist im Lieferumgang. Mit der Funktion „Import-Export“ können die Daten in 3D-Software (3D Data Visualization Solution) transportiert werden; z.B. in „Voxler“ von Golden Surfer (nicht im Lieferumfang).

3D MESSBILDER:

software 01
2D Software ist im Lieferumgang. Mit der Funktion „Import-Export“ können die Daten in 3D-Software (3D Data Visualization Solution) transportiert werden; z.B. in „Voxler“ von Golden Surfer (nicht im Lieferumfang).

Napoleon Friedhof

12

KS-700 Bodenradar:
Präzisierung vorhergehender radiometrischer und geophysikalischer Untersuchunge

2D & 3D SAMPLING WITH KS-700

Tunnel, Visualisierung mit 4m Messpunktabstand Tunnel, Visualisierung mit 2m Messpunktabstand (rechts)

MESSUNG EINES UNTERIRDISCHEN WASSERLAUFES IN CA. 8M TIEFE
